Na jakiej wysokości powiesić telewizor? Wzór, tabela i błędy montażu

Dobrym punktem wyjścia jest środek ekranu w pobliżu poziomu oczu podczas oglądania. Wysokość trzeba jednak dopasować do kanapy, pozycji ciała i konkretnego telewizora. Poniżej znajdziesz sposób pomiaru, przykłady dla 55, 65 i 75 cali oraz obliczenia pokazujące, jak odległość wpływa na kąt patrzenia.

• Zmierz poziom oczu w swojej zwykłej pozycji na kanapie. Nie ma jednej wysokości odpowiedniej dla wszystkich osób i mebli.
• Dolna krawędź obudowy powinna znaleźć się na wysokości oczu pomniejszonej o odległość od tej krawędzi do środka obrazu.
• Telewizor 55 cali ma obudowę wysoką około 70 cm, 65 cali około 83 cm, a 75 cali około 96 cm i to te liczby dzielisz na pół, nie przekątną.
• Kąt do górnej krawędzi można obliczyć z geometrii. Przyjęte w przykładach 15 stopni jest założeniem porównawczym, a nie granicą bólu czy uniwersalną normą montażu.
• Przy większym telewizorze środek może zostać na tej samej wysokości. Niżej znajdzie się dolna krawędź, a wyżej górna.
• Pochylenie ekranu pomaga dopasować kierunek patrzenia na matrycę i odbicia, ale samo nie obniża wysoko zawieszonego telewizora.
• Prześwit nad szafką i soundbarem dobierz według instrukcji sprzętu, wentylacji oraz położenia głośników i odbiornika pilota.

Na jakiej wysokości wiesza się TV: jedna zasada i jeden wzór

Środek ekranu w pobliżu poziomu oczu to użyteczny punkt wyjścia przy oglądaniu na siedząco. Poradnik THX omawia także pionowy kąt do środka ekranu. Nie należy mylić go z kątem do górnej krawędzi ani przypisywać wszystkim zaleceniom tej samej wartości. Ostateczne położenie sprawdź w zwykłej pozycji oglądania.

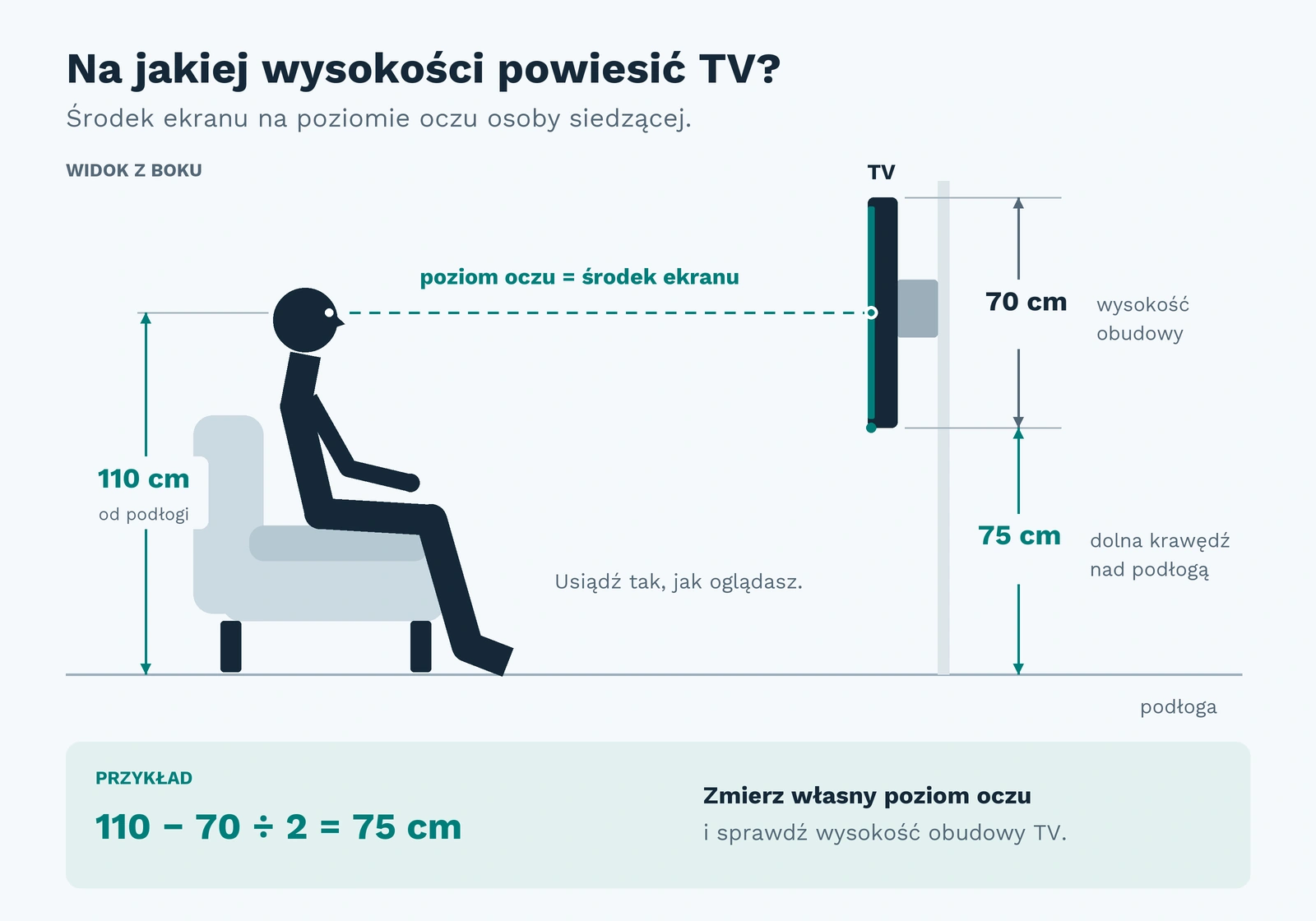

Wysokość, którą realnie odmierzasz na ścianie, policzysz tak:

Wysokość dolnej krawędzi obudowy = wysokość oczu − odległość od dolnej krawędzi obudowy do środka obrazu. Przy wąskich, symetrycznych ramkach tę odległość można przybliżyć połową wysokości obudowy.

W obliczeniu używasz wysokości, a nie przekątnej. Ekran 55 cali o proporcjach 16:9 ma nominalnie około 68,5 cm wysokości. Obudowa Samsunga QE55S95F ma 70,6 cm, a LG OLED55C54LA 70,3 cm bez podstawy. Dolna ramka może być szersza niż górna, dlatego środek obudowy nie zawsze pokrywa się dokładnie ze środkiem obrazu. Przed wierceniem sprawdź rysunek wymiarowy lub zmierz urządzenie, zamiast doliczać umowny zapas na ramki.

Zmierz swój poziom oczu zamiast przepisywać uśrednione 105 cm

Spotykane w poradnikach około 107 cm do środka ekranu to wartość orientacyjna. Nie uwzględnia konkretnej wysokości siedziska, ugięcia poduszek ani sposobu oparcia pleców. Dwie osoby o tym samym wzroście mogą mieć inny poziom oczu podczas oglądania.

Usiądź na swoim miejscu, oprzyj się tak jak zwykle i poproś drugą osobę o zmierzenie pionowej odległości od podłogi do oczu. Powtórz pomiar dla pozostałych widzów. Poniższa tabela pokazuje jedynie przykładowe wyniki pomiaru, a nie normy antropometryczne.

Zmierzony poziom oczu	Przybliżona dolna krawędź obudowy wysokiej na 70 cm	Przybliżona dolna krawędź obudowy wysokiej na 96 cm
100 cm	65 cm	52 cm
110 cm	75 cm	62 cm
120 cm	85 cm	72 cm

Jeśli telewizor ogląda kilka osób, wybierz kompromis i sprawdź go przed montażem. Zaznacz na ścianie obrys ekranu taśmą malarską, usiądź na kanapie i oceń położenie z różnych miejsc. Pomiar ma pomóc dopasować sprzęt do użytkowników, a nie narzucić wszystkim uśrednioną liczbę.

Jak wysokość i odległość zmieniają kąt patrzenia

Poziom oczu nie jest jedyną możliwą wysokością środka. Im wyżej ekran i im bliżej siedzisz, tym większy kąt patrzenia w górę. Na potrzeby obliczeń poniżej przyjmujemy 15 stopni do górnej krawędzi obudowy. To pomocnicze założenie geometryczne, a nie wspólna norma THX, SMPTE i CEDIA ani próg pozwalający przewidzieć dolegliwości.

Tabela pokazuje wysokość środka obudowy, przy której kąt do jej górnej krawędzi wynosi około 15 stopni, przy oczach na 110 cm. Przyjęto wysokości obudowy 70,6, 82,6 i 95,7 cm. Wzór to: 110 cm + odległość w cm × tan(15°) − połowa wysokości obudowy. Wyniki są zaokrąglone i nie oznaczają zalecanej wysokości montażu.

Odległość	55 cali	65 cali	75 cali
2,0 m	128 cm	122 cm	116 cm
2,5 m	142 cm	136 cm	129 cm
3,0 m	155 cm	149 cm	143 cm
3,5 m	168 cm	162 cm	156 cm

Przy większym ekranie wartość w tej tabeli spada, ponieważ pilnujemy stałego kąta do górnej krawędzi. Nie wynika z tego, że środek większego telewizora trzeba montować niżej. Jeśli środek pozostaje na poziomie oczu, rośnie kąt do górnej krawędzi, a dolna krawędź schodzi niżej. W obu rozmiarach środek może nadal wypadać na 110 cm.

Dla małych kątów podniesienie środka o około 4,4 cm z odległości 2,5 m odpowiada mniej więcej jednemu stopniowi. Przy 3 m jest to około 5,2 cm. To przybliżenie: dokładny kąt wylicza się jako arcus tangens różnicy wysokości podzielonej przez odległość.

Na jakiej wysokości telewizor 55 cali, 65 cali i 75 cali

Tabela zakłada środek obudowy na 110 cm i w przybliżeniu symetryczne ramki. Wysokości oznaczonych modeli pochodzą z ich wymiarów bez podstawy; pozostałe są orientacyjne. Przed wierceniem użyj wymiarów własnego urządzenia i sprawdź położenie środka obrazu.

Przekątna	Wysokość obudowy	Dolna krawędź nad podłogą	Górna krawędź nad podłogą
43 cale	56 cm	82 cm	138 cm
50 cali	64 cm	78 cm	142 cm
55 cali	70,6 cm (QE55S95F)	75 cm	145 cm
65 cali	82,6 cm (OLED65C5)	69 cm	151 cm
75 cali	95,7 cm (QE75QN92F)	62 cm	158 cm
85 cali	108 cm	56 cm	164 cm

Jeśli twój poziom oczu wypada wyżej albo niżej niż przyjęte 110 cm, przesuń całą kolumnę o tę samą wartość. Oczy na 117 cm oznaczają dolną krawędź 55-calowca na 82 cm, a 75-calowca na 69 cm.

Przy zachowaniu tej samej wysokości środka dolna krawędź większego telewizora schodzi niżej. W przykładzie 75-calowym jest to około 62 cm. Sprawdź więc miejsce na szafkę i soundbar. Nie oznacza to, że kolizja z meblami wystąpi w każdym pomieszczeniu.

Telewizor nad kominkiem: liczby, które psują ten pomysł

Załóżmy, że nad kominkiem środek obudowy znalazłby się na 160 cm, a oczy widza są na 110 cm. Dla tych samych wysokości urządzeń co wcześniej kąty do górnej krawędzi wynoszą:

• z 2,5 m kąt do górnej krawędzi wynosi 18,8 stopnia przy 55 calach, 20,1 przy 65 i 21,4 przy 75
• z 3 m odpowiednio 15,9, 16,9 i 18,1 stopnia
• z 3,5 m około 13,7 stopnia dla 55 cali, 14,6 dla 65 cali i 15,6 dla 75 cali.

Przy przyjętym kącie 15 stopni potrzebna odległość wynosi około 3,18 m dla 55 cali, 3,41 m dla 65 cali i 3,65 m dla 75 cali. Nie ma więc wspólnej granicy 3,5 m dla wszystkich rozmiarów. To nadal tylko geometria, nie ocena wygody. Jeśli ekran ma wisieć wysoko, rozważ inne miejsce albo odpowiedni uchwyt opuszczany. Taki uchwyt wymaga sprawdzenia nośności ściany, przestrzeni ruchu i bezpiecznej odległości od źródła ciepła.

Drugi argument przeciw kominkowi jest prozaiczny. Producenci określają dopuszczalną temperaturę pracy telewizora i ciepło unoszące się znad paleniska potrafi ją przekroczyć, szczególnie przy kominku z otwartą komorą.

Uchwyt uchylny nie naprawia za wysoko powieszonego ekranu

Pochylenie zmienia ustawienie powierzchni ekranu względem widza, ale nie obniża istotnie jego środka. Kąt patrzenia w górę nadal zależy głównie od wysokości ekranu i odległości. Dlatego uchwyt uchylny nie zastępuje odpowiedniego wyboru wysokości. Nie da się na tej podstawie przewidzieć, czy dana osoba będzie odczuwać ból.

Uchwyt uchylny może poprawić obraz oglądany poza osią matrycy, szczególnie w niektórych LCD z panelem VA. Skala poprawy zależy od konkretnego ekranu i kąta. OLED zwykle lepiej zachowuje obraz pod kątem, ale także w nim pochylenie może pomóc dopasować odbicia do pomieszczenia.

Pochylenie zmienia to, jaka część pokoju odbija się na ekranie. Nie ma zasady, że odchylenie w dół zawsze skieruje w stronę widza odbicie lampy sufitowej; w prostej geometrii może przesunąć odbijany obszar w stronę podłogi. Sprawdź efekt z kanapy przy świetle dziennym i włączonych lampach, zanim ustalisz końcowe nachylenie.

Szafka RTV, soundbar i puszka elektryczna, czyli realne ograniczenia

Szafka, soundbar i wentylacja ograniczają dostępną wysokość. Nie traktuj 10–15 cm prześwitu jako obowiązkowej wartości dla każdego zestawu. Sprawdź instrukcje telewizora i listwy, zwłaszcza jeśli soundbar ma głośniki skierowane do góry. Samsung HW-Q990F ma 70,8 mm wysokości, a Sonos Arc Ultra 75 mm, lecz sama wysokość listwy nie określa wymaganego odstępu.

Przykład: szafka 45 cm, soundbar 7 cm i przyjęty prześwit 10 cm dają dolną krawędź telewizora na 62 cm. Dla obudowy wysokiej na 96 cm środek będzie na 110 cm, a dla obudowy wysokiej na 70 cm na 97 cm. Te liczby opisują konkretny układ. Wygodę sprawdź ze swojego miejsca, zamiast z góry uznawać jeden kierunek przesunięcia za właściwy.

Soundbar nie powinien zasłaniać obrazu ani odbiornika podczerwieni, jeśli pilot z niego korzysta. Gniazdo zasilania i przepust zaplanuj według rysunku urządzenia oraz uchwytu, tak aby nie kolidowały z szyną, złączami i przestrzenią na przewody. Umowna odległość od środka ekranu nie zastępuje takiego sprawdzenia.

Otwory VESA rzadko wypadają na środku panelu

Wysokość szyny montażowej nie jest tym samym co wysokość środka obrazu. Otwory VESA mogą być przesunięte, a punkt zaczepienia zależy od uchwytu. Najpierw ustal pozycję dolnej krawędzi urządzenia, potem zamocuj elementy uchwytu zgodnie z instrukcją i zmierz odległość do punktów wiercenia. Nie zakładaj uniwersalnego przesunięcia po zawieszeniu.

Sprawdź rozstaw VESA, masę telewizora bez podstawy, nośność uchwytu i rodzaj podłoża. W ścianie gipsowo-kartonowej znaczenie mają liczba i grubość płyt, konstrukcja nośna, rodzaj mocowania oraz wysięg uchwytu. Sam profil metalowy nie gwarantuje odpowiedniej nośności; z kolei istnieją kotwy dopuszczone do określonych obciążeń w płytach. Dobierz mocowanie według danych producenta dla rzeczywistej ściany, uwzględniając obciążenie przy wysunięciu ramienia. Zasady doboru omawia poradnik producenta mocowań fischer. Beton komórkowy również wymaga mocowań przeznaczonych do tego materiału.

Na jakiej wysokości telewizor w sypialni i kuchni

W sypialni pozycja półleżąca może kierować naturalną linię wzroku wyżej niż na kanapie. Wysokość zależy od łóżka, poduszek i podparcia głowy. Zaznacz obrys ekranu i sprawdź go w pozycji, w której oglądasz. Uchwyt uchylny może pomóc ustawić powierzchnię panelu bardziej prostopadle do kierunku patrzenia.

W kuchni zmierz poziom oczu w pozycji stojącej albo na używanym hokerze i sprawdź odległość od telewizora. Wyższe siedzisko nie oznacza automatycznie większej odległości. Gdy ekran służy również widzom na kanapie, wybierz położenie uwzględniające najczęściej używane miejsca i oceń kompromis z każdego z nich.

Pięć błędów, przez które telewizor wisi za wysoko

• Centrowanie na ścianie zamiast względem widza. Na ścianie wysokiej na 260 cm środek wypada na 130 cm. To może być wyżej niż poziom oczu na kanapie, ale trzeba to zmierzyć.
• Wyrównanie ekranu do drzwi. Górna krawędź na 205 cm przy obudowie wysokiej na 83 cm daje środek na około 164 cm. Porównaj tę wartość ze swoim poziomem oczu.
• Montaż nad kominkiem bez sprawdzenia kąta patrzenia, temperatury i wymaganych odstępów.
• Wiercenie przed wyborem soundbara. Najpierw sprawdź jego wymiary i wymagany prześwit, żeby nie przesuwać później uchwytu.
• Pomiar poziomu oczu na stojąco albo na wyprostowanych plecach. Zmierz się w takiej pozycji, w jakiej faktycznie oglądasz, razem z przygarbieniem i ugiętą poduchą.

Jeżeli podejrzewasz, że ekran wisi za wysoko, porównaj jego środek z naturalnym kierunkiem patrzenia w zwykłej pozycji. Zaznacz na ścianie alternatywne położenie i sprawdź je z kanapy przed przenoszeniem mocowania. To pozwoli ocenić zmianę bez zgadywania na podstawie samej przekątnej.
